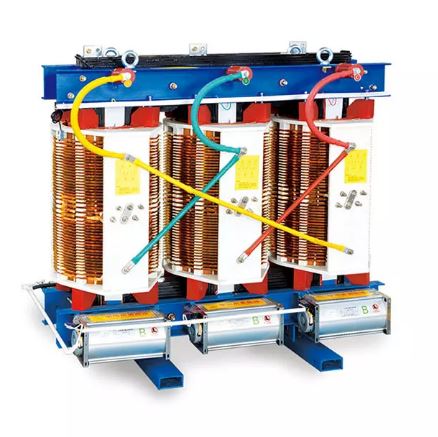

Трехфазный силовой трансформатор сухого типа с воздушно-барьерной изоляцией, изготовленный по системе изоляции NOMEX, характеризуется безопасностью, надежностью, энергосбережением, противопожарной защитой, защитой от взрыва, простым обслуживанием.
Силовой трансформатор с воздушно-барьерной изоляцией. Описание
1. Продуманная конструкция катушки и процесс вакуумной пропитки обеспечивают отсутствие частичного разряда трансформатора SG (B) 10, трещин и снижения уровня изоляции в течение всего срока годности.
2. Непрерывная намотка, обжиг фольги при низком напряжении, полная вакуумная пропитка и процесс отверждения, а также опора из высокопрочной керамики адаптированы для высокого напряжения, которое имеет хорошую несущую способность при внезапном токе короткого замыкания.
3. Негорючий, негорючий, нетоксичный, самозатухающий, огнеупорный.
4. Трансформатор SG(B)10 практически не производит дыма при высокой температуре и условиях пламени.
5. Трансформатор имеет изоляцию класса H (180 ℃).
6. Слой изоляции очень тонкий и равномерный. Кратковременная перегрузочная способность сильная, принудительное охлаждение не требуется, возможны 120% долговременной перегрузки и 140% перегрузки в течение 3 часов. Поскольку такой изоляционный материал является устойчивым к старению и гибким, возможна полная нагрузка сразу же при условии ± 50 ℃.
Условия обслуживания
- Температура окружающей среды: -50℃ - +50℃
- Высота над уровнем моря: ≤1000м.
- Обязательно заполнение опросного листа призаказе и согласование заказа с Техническим отделом.
| Модель и номинальная мощность (кВА) | Группа А | Группа Б | Импеданс короткого замыкания (%) | ||||||
|
Потери холостого хода (Вт) |
Потери нагрузки различной теплостойкости изоляции (Вт) |
Потери холостого хода (Вт) |
Потери нагрузки различной теплостойкости изоляции (Вт) | ||||||
| B(100℃) | F(120℃) | Н(145℃) | B(100℃) | F(120℃) | Н(145℃) | ||||
| SG (B) 10-30 | 190 | 670 | 710 | 760 | 180 | 700 | 740 | 790 | 4,0 |
| SG (B) 10-50 | 270 | 940 | 1000 | 1070 | 250 | 1010 | 1060 | 1140 | |
| SG (B) 10-80 | 370 | 1290 | 1380 | 1480 | 330 | 1370 | 1470 | 1570 | |
| SG (B) 10-100 | 400 | 1480 | 1570 | 1690 | 360 | 1600 | 1690 | 1830 | |
| SG (B) 10-125 | 470 | 1740 | 1850 | 1980 | 420 | 1870 | 1980 | 2120 | |
| SG (B) 10-160 | 540 | 2000 | 2130 | 2280 | 490 | 2120 | 2320 | 2480 | |
| SG (B) 10-200 | 620 | 2370 | 2530 | 2710 | 580 | 2550 | 2690 | 2880 | |
| SG (B) 10-250 | 720 | 2590 | 2760 | 2960 | 660 | 2880 | 3070 | 3300 | |
| SG (B) 10-315 | 880 | 3270 | 3470 | 3730 | 780 | 3450 | 3690 | 3970 | |
| SG (B) 10-400 | 980 | 3750 | 3990 | 4280 | 890 | 4100 | 4350 | 4640 | |
| SG (B) 10-500 | 1160 | 4590 | 4880 | 5230 | 1040 | 4870 | 5160 | 5530 | |
| SG (B) 10-630 | 1340 | 5530 | 5880 | 6290 | 1200 | 5810 | 6140 | 6560 | |
| SG (B) 10-630 | 1300 | 5610 | 5960 | 6400 | 1160 | 5950 | 6330 | 6800 | 6,0 |
| SG (B) 10-800 | 1520 | 6550 | 6960 | 7460 | 1370 | 6960 | 7380 | 7900 | |
| SG (B) 10-1000 | 1770 | 7650 | 8130 | 8760 | 1560 | 8250 | 8730 | 9420 | |
| SG (B) 10-1250 | 2090 | 9100 | 9690 | 10370 | 1810 | 9830 | 10390 | 11140 | |
| SG (B) 10-1600 | 2450 | 11050 | 11730 | 12580 | 2400 | 11990 | 12770 | 13650 | |
| SG (B) 10-2000 | 3050 | 13600 | 14450 | 15560 | 2700 | 14450 | 15300 | 16540 | |
| SG (B) 10-2500 | 3600 | 16150 | 17170 | 18450 | 3150 | 17380 | 18420 | 19720 | |
| SG (B) 10-1600 | 2450 | 12280 | 12960 | 13900 | 2400 | 12930 | 13720 | 14690 | 8,0 |
| SG (B) 10-2000 | 3050 | 15020 | 15960 | 17110 | 2700 | 15770 | 16720 | 18060 | |
| SG (B) 10-2500 | 3600 | 17760 | 18890 | 20290 | 3150 | 18700 | 19840 | 21330 | |
Трехфазный сухой силовой трансформатор с воздушно-барьерной изоляцией, изготовленный по системе изоляции NOMEX, характеризуется безопасностью, надежностью, энергосбережением, противопожарной защитой, защитой от взрыва, простотой обслуживания и т. д.
Помимо передового дизайна, продуманной структуры, привлекательного внешнего вида и основных показателей производительности, которые превосходят национальные ГОСТы, такие как уровень частичного разряда, потери при холостом ходе, потери при нагрузке, шум и адаптация к атмосфере с высокой влажностью. Данный трансформатор может быть установлен в грязной влажной среде возле озера, моря, реки, на объектах с высокими требованиями к противопожарной защите и объектах с большой нагрузкой, подходит для высотных зданий, аэропортов, вокзалов, портов, метро, больниц, торговых центров, электростанций, металлургической промышленности, нефтехимической промышленности, атомных электростанций, и других проектов.
