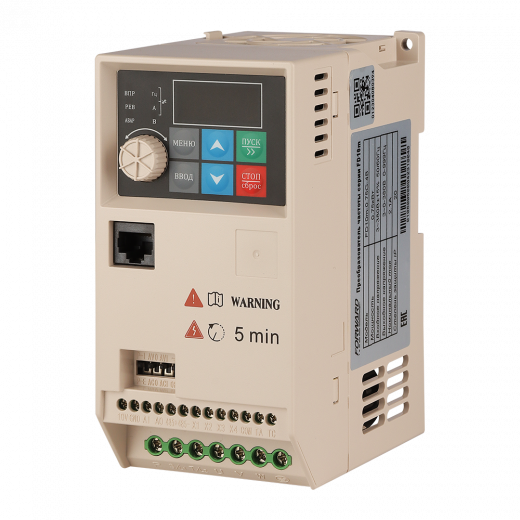

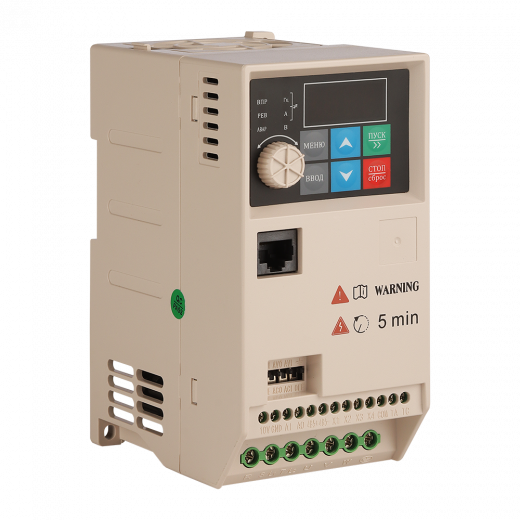

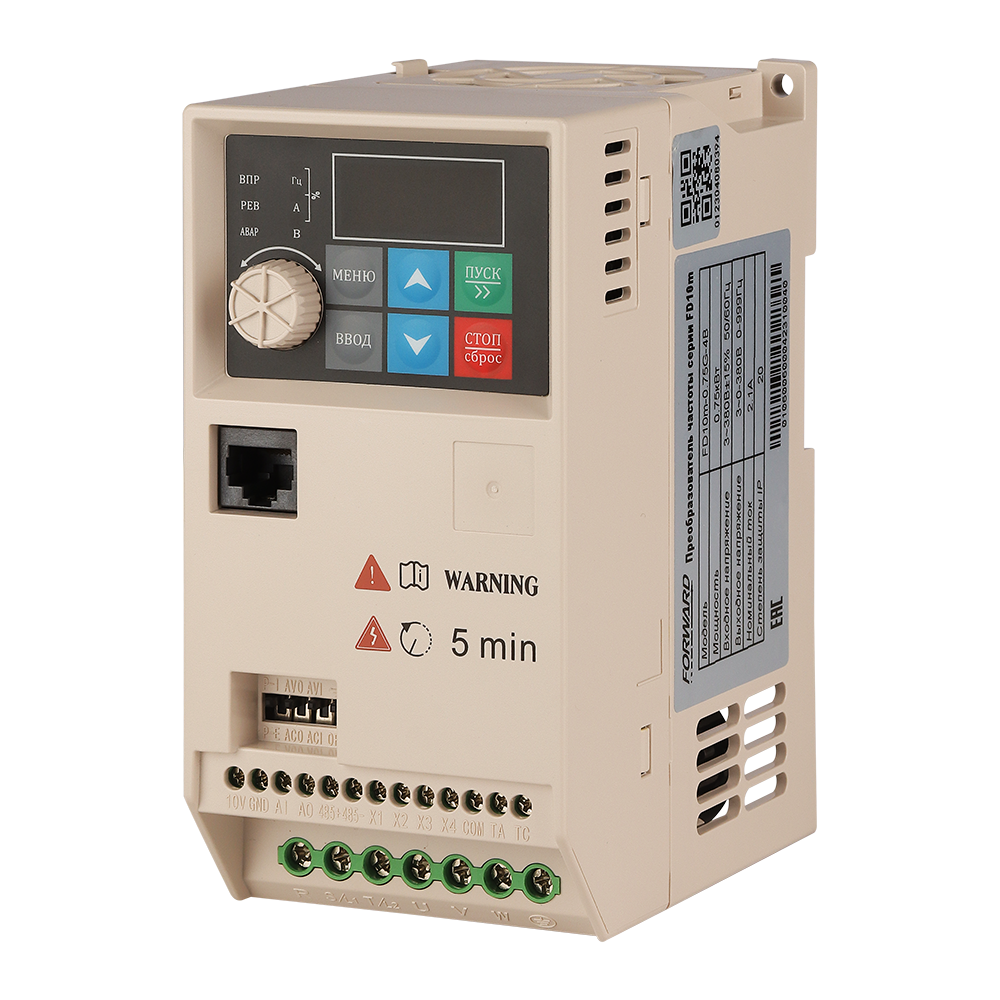

Частотный преобразователь для токарного станка
Читать далее
Минимальное количество настроек и функциональных возможностей делает преобразователь частоты FD10mini невероятно простым в использовании.
Для легкости управления преобразователями частоты FD10mini создана специальная программа с удобным интерфейсом. Быстрый запуск в работу преобразователей с одинаковыми настройками путем дублирования файла настроек.
Техническая спецификация преобразователей частоты FD10mini
| Параметр | Технические характеристики |
|---|---|
| Входное напряжение (В) | 1ф 220 В ±15% или 3ф 380 В ±15% |
| Входная частота (Гц) | 50 / 60 Гц, допустимый диапазон: 47–63 Гц |
| Выходное напряжение (В) | 0–входное напряжение |
| Выходная частота (Гц) | 0–999 Гц |
| Режим управления |
V/F, векторное управление, контроль крутящего момента |
| Тип двигателя | Асинхронный двигатель |
| Допустимая перегрузка |
150% в течение 1 минуты (каждые 5 минут); 180% в течение 10 сек; 200% в течение 1 секунды |
| Способ задания частоты |
Потенциометр на панели, внешний потенциометр, аналоговый сигнал, фиксированные скорости переключаемые дискретным сигналом, внутренний ПЛК, внутренний ПИД регулятор, RS485 Modbus. |
|
Автоматическая регулировка напряжения |
Значение выходного напряжения остается постоянным при изменении напряжения сети. |
| Защита от сбоев |
Более 30 функций защиты, таких как защиты от перегрузки по току, перенапряжения, пониженного напряжения, перегрева, обрыва фазы и перегрузки |
|
Повторный пуск слежения скорости |
Используется для реализации безударного плавного пуска вращающихся двигателей |
| Аналоговые входы |
Входной аналоговый сигнал: 0–10В / 0–20 мА |
| Аналоговые выходы |
Выходной аналоговый сигнал: 0–10В / 0–20 мА |
| Дискретные входы |
4 канала: Макс. частота: 1 кГц; внутреннее сопротивление: 3.3kΩ |
| Дискретные выходы |
Релейный выход НО 3A/ 250 В перем.тока, 1A/30 В пост.тока |
| Внешние интерфейсы | RS485 Modbus |
| Температура окружающей среды | - 10℃～ +50℃ |
| Габаритные размеры (ВШГ) |
146 х 72 х 105 мм |
Частотный преобразователь для токарного станка: Максимальный контроль и эффективность
Токарный станок – это сердце любой мастерской, будь то крупное производство или домашний цех. Однако, без точного контроля над скоростью вращения шпинделя, его потенциал используется не полностью. Традиционные методы регулировки оборотов часто оказываются неэффективными, приводя к снижению качества обработки, быстрому износу инструмента и повышенному расходу электроэнергии. Именно здесь на помощь приходит современное решение – частотный преобразователь для токарного станка. Это устройство позволяет не просто включать и выключать двигатель, а плавно и точно управлять его скоростью, открывая новые горизонты для обработки материалов.Что такое частотный преобразователь и зачем он нужен токарному станку?
Частотный преобразователь (или инвертор) – это электронное устройство, которое преобразует сетевое переменное напряжение одной частоты в напряжение другой, регулируемой частоты. Подавая это измененное напряжение на асинхронный электродвигатель, можно плавно изменять его скорость вращения в широком диапазоне, сохраняя при этом высокий крутящий момент.
Для токарного станка частотный преобразователь – это не просто дополнение, а ключевой элемент модернизации, который обеспечивает:
- Плавную регулировку скорости вращения шпинделя: Вы можете точно подобрать оптимальные обороты для обработки различных материалов (металл, дерево, пластик) и выполнения разных операций (черновая, чистовая, нарезание резьбы), что невозможно при ступенчатом переключении скоростей.
- Плавный пуск и остановку двигателя: Исключает ударные нагрузки на механические узлы станка и двигатель, значительно продлевая их срок службы.
- Повышение качества обработки: Точный контроль скорости минимизирует вибрации, улучшает чистоту поверхности и точность размеров детали.
- Экономию электроэнергии: Двигатель потребляет ровно столько энергии, сколько необходимо для текущей нагрузки, что снижает общие эксплуатационные расходы.
- Защиту двигателя и станка: Встроенные функции защиты от перегрузки, короткого замыкания, перегрева, пропадания фаз предотвращают поломки и дорогостоящий ремонт.
- Расширение функционала: Возможность реверса вращения, позиционирования, подключение внешних управляющих элементов (потенциометры, кнопки).
- Решение проблемы 220В для 380В двигателя: Многие модели позволяют подключать трехфазный двигатель (380В) к однофазной сети 220В, что особенно актуально для домашних мастерских.
Как выбрать частотный преобразователь для токарного станка? Ключевые критерии
Выбор подходящего инвертора для токарного станка – ответственный шаг.
Учитывайте следующие параметры:
1. Мощность двигателя станка:
- Мощность частотного преобразователя должна быть равна или на 10-20% больше мощности электродвигателя вашего токарного станка. Это обеспечит запас по мощности и стабильную работу. Например, для двигателя 2.2 кВт выбирайте преобразователь на 2.2-3 кВт.
- Однофазный вход 220В / Трехфазный выход 220В: Идеально для большинства домашних мастерских, где есть только бытовая сеть 220В, а двигатель станка переключается на схему "треугольник" (220В).
- Трехфазный вход 380В / Трехфазный выход 380В: Для промышленных станков и цехов с трехфазной сетью.
- Однофазный вход 220В / Трехфазный выход 380В: Редкое, но существующее решение для подключения 380В двигателя к 220В сети без переключения обмоток.
3. Тип управления:
- V/F (вольт-частотное управление): Самый распространенный и простой тип, подходит для большинства токарных работ, где не требуется сверхточный контроль крутящего момента на низких оборотах.
- Векторное управление : Обеспечивает более точный контроль крутящего момента, особенно на низких скоростях, что может быть важно для специфических задач.
- Встроенный тормозной резистор или возможность его подключения: Важно для быстрого останова тяжелого шпинделя.
- Наличие панели управления и дисплея: Для удобной настройки и мониторинга параметров.
- Защита: От перегрузки, короткого замыкания, перегрева, пониженного/повышенного напряжения.
- Фильтры ЭМC: Для снижения электромагнитных помех, которые могут влиять на другое оборудование.
Выбирайте наши преобразователи частоты FD. Эти частотные преобразователи зарекомендовали себя на рынке. Это гарантирует качество, долговечность и наличие сервисной поддержки.
Подключение частотного преобразователя к токарному станку
Процесс подключения частотного преобразователя требует базовых знаний электротехники и внимательности.
В общем случае он сводится к следующему:
1. Отключение станка от сети.
2. Подключение питающего кабеля к входным клеммам преобразователя (L, N или R, S, T).
3. Подключение кабеля от преобразователя к двигателю станка (U, V, W). Важно убедиться, что двигатель подключен по правильной схеме (звезда/треугольник) в зависимости от напряжения выхода преобразователя.
4. Подключение внешних управляющих элементов (потенциометр, кнопки пуск/стоп, реверс) к соответствующим клеммам преобразователя.
5. Настройка параметров преобразователя: Установка максимальной и минимальной частоты, времени разгона/торможения, номинального тока двигателя и других параметров согласно инструкции.
Важно: Если вы не уверены в своих навыках, рекомендуется обратиться к квалифицированному электрику для безопасного и правильного подключения. Мы представляем бесплатную помощь в настройках частотного преобразователя. Позвоните нам и наши сервисные инжинеры помогут настроить частотный преобразователь.
Преимущества модернизации токарного станка с помощью частотного преобразователя
Инвестиция в частотный преобразователь для токарного станка быстро окупается за счет множества преимуществ:
- Увеличение производительности: Возможность быстро менять скорость позволяет оптимизировать рабочий процесс.
- Снижение износа оборудования: Плавный пуск и остановка, а также защита от перегрузок значительно продлевают срок службы двигателя и механических частей станка.
- Экономия средств: Меньший расход электроэнергии и снижение затрат на ремонт и замену деталей.
- Повышение безопасности: Защитные функции минимизируют риск аварийных ситуаций.
- Универсальность: Один станок может более эффективно обрабатывать широкий спектр материалов и выполнять различные операции.
Часто задаваемые вопросы (FAQ)
В: Могу ли я подключить трехфазный двигатель 380В к частотному преобразователю с питанием от 220В?
О: Да, многие современные частотные преобразователи имеют вход 220В (одна фаза) и выход 3x220В (три фазы). В таком случае, обмотки двигателя необходимо переключить со "звезды" на "треугольник". Убедитесь, что двигатель поддерживает такое подключение.
В: Какой запас по мощности нужен при выборе частотного преобразователя?
О: Рекомендуется выбирать преобразователь с запасом мощности 10-20% от номинальной мощности двигателя, чтобы обеспечить стабильную работу и избежать перегрузок, особенно при тяжелых режимах работы.
В: Сложно ли самостоятельно подключить и настроить частотный преобразователь?
О: Для базового подключения и настройки требуется понимание электротехники и внимательное изучение инструкции. Однако, для обеспечения безопасности и оптимальной работы, при отсутствии опыта рекомендуется обратиться к специалисту.
В: Можно ли использовать частотный преобразователь для старых советских станков?
О: Да, частотные преобразователи отлично подходят для модернизации старого оборудования. Они "оживляют" старые двигатели, предоставляя им новые возможности управления и защиты, значительно улучшая функционал станка.
Частотный преобразователь для токарного станка – это не просто модный гаджет, а современное, высокоэффективное решение, которое позволит вывести ваш токарный станок на новый уровень. Он обеспечит беспрецедентный контроль над процессом обработки, повысит качество изделий, продлит срок службы оборудования и поможет сэкономить на электроэнергии. Выбирайте подходящую модель частотного преобразователя в нашем каталоге и преобразите свой токарный станок в высокоточный и производительный инструмент!
Если у вас остались вопросы, наши специалисты всегда готовы помочь с выбором и проконсультировать по всем аспектам.
Чтобы приобрести данное оборудование, необходимо запросить коммерческое предложение по его приобретению. Есть несколько сценариев того, как это можно сделать.
- Выбрать понравившийся товар и нажать кнопку «Заказать». При оформлении заказа заполнить форму. Вписать информацию в поля: Наименование организации, ФИО, телефон и e-mail, присоединить файл с техническим заданием и реквизитами вашей компании. Затем вам перезвонит менеджер, чтобы подтвердить ваше согласие на получение предложения.
- Отправить письмо в отдел продаж для получения коммерческого предложения. Для ускорения процесса получения коммерческого предложения просим присылать техническое задание и реквизиты компании вместе с вашими контактными данными. Срок исполнения запроса на данное оборудования - 3 рабочих дня. После получения вашего запроса вы получите письмо с уведомлением о том, что запрос взят в работу вместе с номером вашего проекта.
- Для приобретения низковольтного оборудования (низковольтных преобразователей частоты и низковольтных устройств плавного пуска) техническое задание не требуется. Срок обработки запроса на данное оборудование 3 часа в рабочее время. При наличии реквизитов компании мы отправляем счет на поставку.
Мы работаем с юридическими лицами. Есть несколько вариантов оплаты оборудования.
Стандартный вариант оплаты - 100 % предоплата.
Иные варианты оплаты оборудования возможны после согласования в индивидуальном порядке.Оплата происходит на расчетный счет организации.
Доставка оборудования
Мы ценим комфорт наших покупателей, поэтому организуем доставку заказов в удобное время.
Оборудование очень просто повредить при транспортировке, поэтому необходимо серьезно отнестись к доставке техники. Чтобы защитить дорогое техническое оснащение, лучше обратиться к профессионалам.
Наша компания предоставляет услуги доставки оборудования. Мы осуществляем доставку в нужные сроки в любую точку России, СНГ и дальнего зарубежья. Используем специальный безопасный транспорт: грузовики, электропогрузчики, автомобили с гидробортом и т. д. Также можем воспользоваться железнодорожными контейнерами.
Документы для получения товара
Обратите внимание! Для оформления услуги доставки необходимо предоставить следующие данные:
- контактное лицо;
- номер телефона для связи;
- точный адрес места разгрузки;
- желаемая дата прибытия груза;
- возможность разгрузки в выходные и праздничные дни.
Вы можете забрать груз самостоятельно. Перед этим вам нужно согласовать дату приезда и взять доверенность на получение груза.
Самовывоз со склада
| Адрес: | Режим работы | Телефон | |
|
г. Санкт-Петербург, Московское шоссе, дом 153, корпус 3 |
Пн - Пт: 8.30 - 17.30 | +7 (812) 425-63-80 | office@it-spb.ru |
| Сб - Вс: выходные |
Программа настройки и управления для преобразователей частоты Forward.
Скачать FdConnect руководство пользователя
Программа для настройки преобразователей частоты нужна для выполнения следующих задач:
- Настройка параметров двигателя, включая номинальную мощность, номинальное напряжение, номинальный ток и количество полюсов.
- Настройка различных режимов работы преобразователя частоты, таких как скалярное управление, векторное управление с обратной связью или бездатчиковое векторное управление.
- Настройка параметров защиты преобразователя частоты, например, от перегрузки, перенапряжения, пониженного напряжения и короткого замыкания.
- Настройка режимов разгона-торможения; задание времени и формы кривой разгона-торможения, управления внешним электромагнитным тормозом.
- Настройка входных и выходных дискретных и аналоговых сигналов управления и индикации состояния.
- Настройка PID регуляторов тока, скорости и положения.
- Мониторинг и диагностика состояния преобразователя частоты и двигателя в реальном времени.
- Сохранение и загрузка параметров, что облегчает настройку преобразователя при его использовании.
Как настраивается преобразователь частоты через программу?
Настройка преобразователя частоты через программу происходит следующим образом:
- Произведите сброс настроек преобразователя частоты до заводских. Это необходимо для того, чтобы вы понимали, что все параметры в преобразователе частоты находятся в исходном состоянии.
- Советуем изменять только необходимые параметры.
- Выберите режимы работы преобразователя, скалярный, векторный с ОС или бездатчиковый векторный режим.
- Введите параметры с шильдика двигателя: номинальные, мощность, напряжение, ток , частота вращения.
- Установите основные параметры преобразователя, максимальная частота, максимальное напряжение и ток, а также время разгона и замедления.
- При необходимости, задайте параметры защиты.
- Сохраните настройки в файле.
- Протестируйте работу преобразователя частоты в различных режимах работы. При необходимости, откорректируйте настройки.
Почему недостаточно пульта для настройки преобразователя частоты?
Настройка простого преобразователя частоты типа FD10 или FD10mini возможна и при помощи пульта, если задача управления двигателем является не сложной. Но, если появляются более серьезные задачи, решить которые простым введением параметров невозможно, требуется программа.
Почему это так?
Попытка настроить преобразователь частоты с обратной связью не используя программу, скорее всего, не даст положительного результата. При настройке потребуется регулировать коэффициенты регулятора скорости, одновременно наблюдая реакцию привода на изменения задания скорости. С пульта ПЧ сделать это невозможно.
Для этого в программе имеется осциллограф и рабочий список параметров.
В рабочем списке параметров, можно выбрать, в одном окне, необходимые параметры из разных групп и оперативно изменять их и тут-же наблюдать реакцию других параметров.
В осциллографе, можно выбрать несколько параметров и отслеживать их изменение в графическом виде. Также осциллограф позволяет сохранить записанную осциллограмму для дальнейшего анализа.
Что необходимо, чтобы использовать программу?
- Компьютер с установленной программой FdConnect. Программу можно скачать на нашем сайте https://it-spb.ru
- Адаптер USB-RS485. Адаптер не входит в комплект преобразователя частоты и приобретается отдельно.
Сохраните параметры настройки в файле!
- Если у вас несколько ПЧ с одинаковыми настройками, вам не нужно настраивать каждый. Достаточно подготовить к работе один из ПЧ, а остальные настроить при помощи загрузки сохраненного файла.
На загрузку параметров потребуется 1-3 минуты, а так как параметров может быть достаточно много, то, это в несколько раз быстрее, чем вводить эти параметры в каждый ПЧ вручную.
- Обычно между заменой ПЧ на новый проходит достаточно времени. Файл с сохраненными настройками поможет оперативно запусти новый ПЧ.
- В случае возникновения сложностей с настройкой преобразователя частоты, можно прислать файл со своими параметрами в тех.поддержку и мы поможем решить проблему. Опыт работы, часто, позволяет найти проблему в настройках, без необходимости выезда на объект заказчика. Достаточно исправить файл и вернуть его заказчику.
